  當前位置 — 球閥系列 — 雙放散燃氣專用球閥
產品名稱:

雙放散燃氣專用球閥

所屬分類:

球閥系列

產品簡介:

Q361F型PN1.6-PN2.5全焊接球閥在各個領域使用都非常廣泛,其品質和穩定性是普通鑄鋼球閥所無法達到的,全焊接球閥使用壽命遠遠大于鑄鋼球閥,全焊接球閥廣泛應用于城市燃氣、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。

【產品用途】

Q361FPN1.6-PN2.5全焊接球閥在各個領域使用都非常廣泛,其品質和穩定性是普通鑄鋼球閥所無法達到的,全焊接球閥使用壽命遠遠大于鑄鋼球閥,全焊接球閥廣泛應用于城市燃氣、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。


【產品特點】

1.全焊接球閥,不會有外部泄漏等現象。球體的加工過程有計算機檢測儀跟蹤檢測,所以球體的加工精度高。

2.由于閥體材料跟管道材質一樣,不會出現應力不均,也不會由于地震及車輛經過地面時而產生變形,管道耐老化。

3.密封環本體采用含量25%Carbon(碳素)RPTFE材質,保障無泄漏(0%)



【技術要求】

1、設計與制造按API 6D的規定。

2、閥門的檢查和試驗按API 598的規定。

3、閥門的結構長度按GB/T12224-2005的規定。

4、連接尺寸按GB/T12224-2005的規定。

5、壓力-溫度基準按ASME B16.34的規定。

6、閥門標記按GB/T12220的規定。

7、閥門抗硫按NACE MR 0175的規定。



【產品各零件材質】

序號

名稱

材料

序號

名稱

材料

1

閥蓋

ASTM A105

21

止推軸承

PTFE

2

閥體

ASTM A105

22

滑動軸承

304+PTFE

3

球體

ASTM A105+ENP

23

上支撐座

ASTM A105

4

防靜電彈簧

組合件

24

O型圈

VITON

5

止推軸承

PTFE

25

O型圈

VITON

6

滑動軸承

304+PTFE

26

Y型密封環

VITON

7

下閥桿

ASTM A105

27

防火墊

SS304+石墨

8

底蓋

ASTM A105

28

填料

石墨

9

排污閥

ASTM A105+ENP

29

內六角螺釘

ASTM A193 B7

10

O型圈

VITON

30

內六角螺釘

ASTM A193 B7

11

防火墊

SS304+石墨

31

閥桿

ASTM A182 F6a

12

內六角螺釘

ASTM A193 B7

32

圓柱銷

35

13

腳步架

A3

33

雙頭螺柱

ASTM A193 B7

14

閥座

PPL

34

螺母

ASTM A194 2H

15

閥座防火墊

SS304+石墨

35

彈簧墊圈

65Mn

16

彈簧支撐座

ASTM A105

36

連接盤

ASTM A105

17

彈簧

17-7PH

37

平鍵

45

18

O型圈

VITON

38

渦輪

ASTM A105-HZn

19

閥座支撐圈

ASTM A105+ENP

39

放空閥

ASTM A105-HZn

20

滑動軸承

304









主要連接尺寸

Q61F/Q361F-Q41F/Q341F  PN16/PN25/PN40

DN

L(RF

LWE

D1

D2

H1(手柄)

H1(渦輪)

W(手柄)

W(渦輪)

15

150

210

27

48

64

-

129

-

20

160

230

34

60

76

-

159

-

25

180

230

42

76

85

-

159

-

32

200

260

48

89

95

-

245

-

40

230

300

60

89

124

-

245

-

50

270

300

76

114

162

-

30

-

65

280

300

89

140

175

-

320

-

80

300

325

114

168

192

169

450

-

100

350

325

141

203

205

183

450

230

125

350

350

168

219

225

203

450

230

150

400

400

219

273

245

224

1000

230

200

502

521

273

351

285

262

1000

320

250

568

560

325

426

348

322

1500

350

300

648

635

377

508



355



350





Q367F/Q347F  PN16/PN25/PN40

DN

L(RF

LWE

D1

D2

H1

H2

W

150

403

457

219

273

246

193

280

200

502

521

273

351

285

238

320

250

568

560

325

426

323

278

320

300

648

635

377

508

365

315

400

350

762

762

426

580

410

370

400

400

838

838

480

675

457

425

450

450

914

914

530

740

495

465

450

500

991

991

630

805

540

495

500

600

1143

1143

735

975

640

580

500

700

1346

1346

830

1130

715

660

500

800

1524

1524

930

1270

785

730

500

900

1727

1727

1036

1425

860

820

800

1000

1900

1840

1236

1625

970

920

800

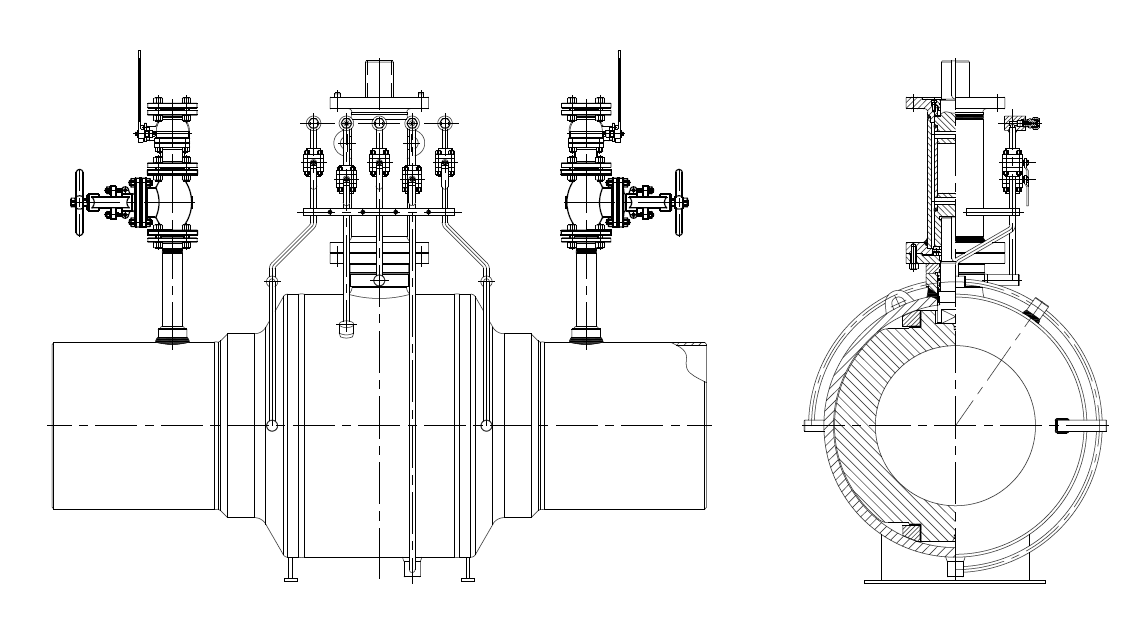

結構圖片
